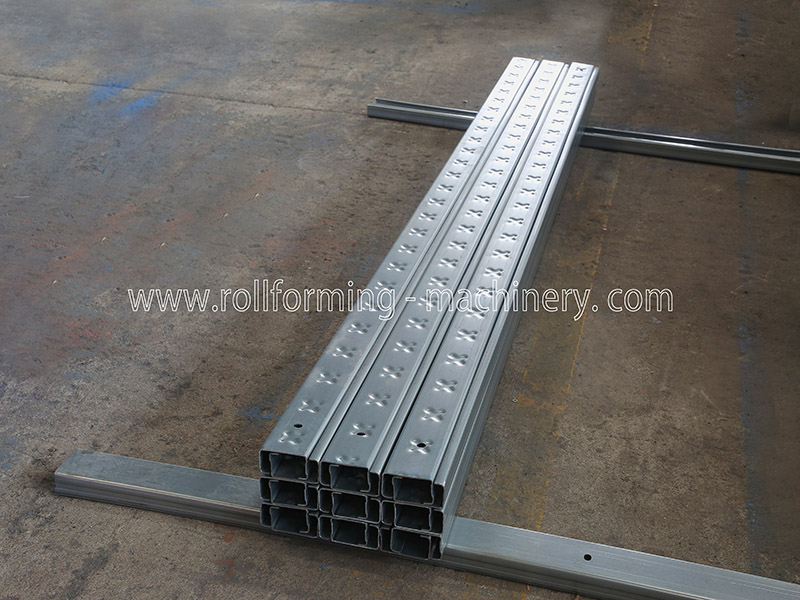

เครื่องขึ้นรูปแปเหล็กรูปตัว C แบบเปลี่ยนอัตโนมัติเต็มรูปแบบ

ประวัติโดยย่อ

ริมฝีปาก(E): 10~25 มม.
ความสูง (H): C: 25~80 ± 0.5 มม.
เว็บ (กว้าง): C50~200±0.5 มม.

วัสดุ

ความหนาของวัสดุ (เมตร): 2.0 -4.0 มม.
วัสดุที่ใช้ได้: เหล็กชุบสังกะสี (GI) เหล็กแผ่นรีดเย็น (CRC) )

ด้วยความแข็งแรงของแรงดึง: คิว 235 -550Mpa

ขั้นตอนการทำงาน

เครื่องคลายขดลวด→อุปกรณ์ป้อนและปรับระดับ→ระบบไฮดรอลิก การชกต่อย & การตัดล่วงหน้า อุปกรณ์→ระบบขึ้นรูปด้วยการรีด→การตัดหลังการขึ้นรูปด้วยระบบไฮดรอลิก→รางทางออก

ส่วนประกอบเครื่องจักร

1) 5 ตัน เครื่องคลายขดลวดไฮดรอลิก: หนึ่งชุด

การหดตัวและการหยุดของรูด้านในของขดลวดเหล็กควบคุมด้วยระบบไฮดรอลิก
ความกว้างในการป้อนสูงสุด: 600 มม.
ช่วงรหัสคอยล์: 508±30 มม. เส้นผ่านศูนย์กลางภายนอก: 1600 มม.
ความจุสูงสุด: 5 ตัน มอเตอร์: 3 กิโลวัตต์ การควบคุมความเร็วความถี่
มอเตอร์ปั๊มน้ำมัน 2.2 กิโลวัตต์ พร้อมแขนกด
เพิ่มระบบป้อนอาหารอัตโนมัติและอุปกรณ์หยุดอัตโนมัติ

2) อุปกรณ์ป้อนและปรับระดับ

ขึ้น สาม ลง สี่ โดยสิ้นเชิง เอส สม่ำเสมอ อุปกรณ์ปรับระดับเพลา
พร้อมคู่มือการป้อนวัสดุ โครงตัวเครื่องทำจาก เอช450 เหล็กกล้าชนิด
ความหนาของผนังด้านข้าง: Q235 t30mm
เพลาที่ผลิตจาก เหล็กกล้า GCr15 (=เหล็กกล้า EN31)

การอบชุบด้วยความร้อน HRC 58-62. เส้นผ่านศูนย์กลาง = φ105 มม.

ใช้ มอเตอร์ไฟฟ้าสองตัว ที โอ ปรับความกว้างการป้อนวัสดุอัตโนมัติ ชม.

ใช้ กระบอกสูบอากาศแปดอัน เปลี่ยนระยะห่างระหว่างเพลาขึ้นและลงโดยอัตโนมัติ

3) อุปกรณ์ตัดและเจาะรูแบบไฮดรอลิก

การเจาะรูและการตัดล่วงหน้า ใช้ระบบไฮดรอลิกเดียวกัน
มอเตอร์ไฮดรอลิก: 22 กิโลวัตต์ ช่วงแรงดันไฮดรอลิก: 0-16 เอ็มพีเอ
วัสดุสำหรับเครื่องมือเจาะและตัด: เหล็กแม่พิมพ์ Cr12MoV ( =เหล็ก SKD11

ด้วยอายุการใช้งานที่ยาวนานถึงหนึ่งล้านเท่า (ผ่านการอบชุบความร้อนที่อุณหภูมิ HRC 58-62)
4 สูบ ระบบเจาะรูสำหรับเจาะทั้งด้านแผ่นกลางและด้านขอบ

4) E อุปกรณ์ mbossing

ใช้ มอเตอร์ไฟฟ้าสองตัว T โอ ปรับความกว้างการป้อนวัสดุอัตโนมัติ ชม.

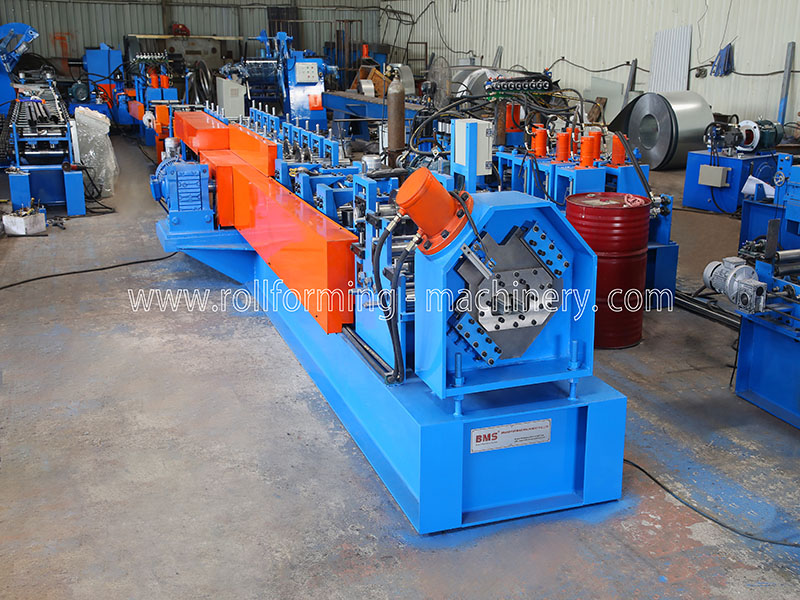

5) เครื่องจักรหลัก

โครงตัวถังทำจาก เอช450 เหล็กกล้าชนิดเชื่อม
ความหนาของผนังด้านข้าง: Q235 t30mm
ลูกกลิ้งที่ผลิตจาก เหล็กกล้า Cr12 การอบชุบความร้อน, HRC58-62
เส้นผ่านศูนย์กลางเพลา = ф95 กลึงด้วยความแม่นยำสูง
ระบบขับเคลื่อนเฟือง/สเตอร์ เกี่ยวกับ 22 ขั้นตอน เพื่อจัดตั้ง
มอเตอร์หลัก (ยี่ห้อโพลารอยด์) = 30 กิโลวัตต์ การควบคุมความเร็วความถี่

ใช้ มอเตอร์ไฟฟ้าสองตัว เพื่อปรับความกว้างในการป้อนวัสดุโดยอัตโนมัติ

ใช้ มอเตอร์ไฟฟ้าสองตัว เพื่อเปลี่ยนขนาดโดยอัตโนมัติ

โครงสร้างโค้ง

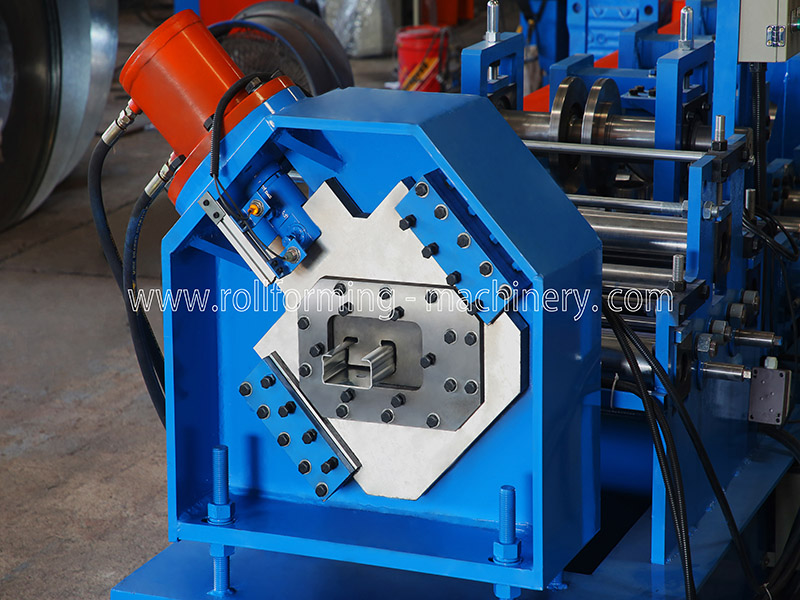

5) อุปกรณ์ตัดไฮดรอลิกหลังการผลิต

ใบมีดตัดแบบสองชิ้น
มอเตอร์ไฮดรอลิก: 22 กิโลวัตต์ แรงกดในการตัด: 0-16 MPa

วัสดุของเครื่องมือตัด: Cr12MoV (= (เหล็ก SKD11)

อย่างน้อยที่สุด โอ ล้านครั้ง (อายุการใช้งานในการตัด), การอบชุบความร้อน HRC58-62

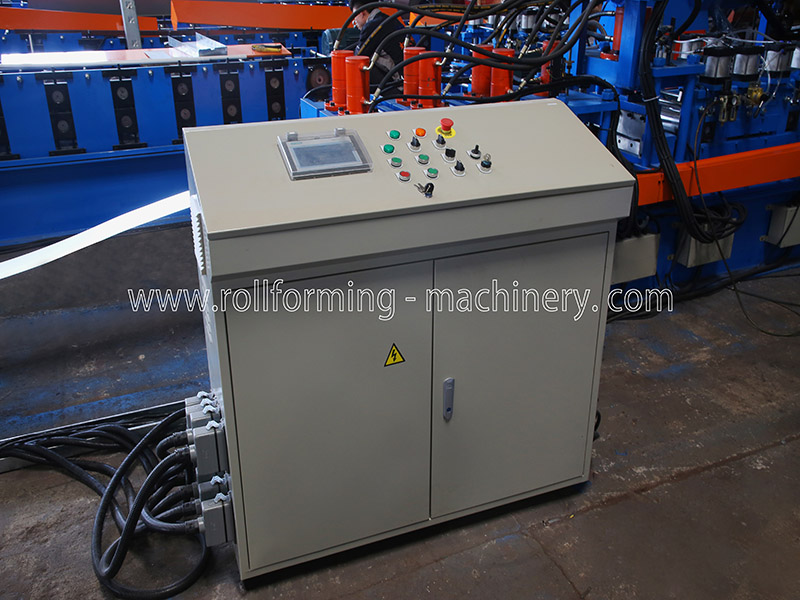

6) ระบบควบคุม PLC

ควบคุมปริมาณและความยาวในการตัดโดยอัตโนมัติ
ป้อนข้อมูลการผลิต (ชุดการผลิต, จำนวนชิ้น, ความยาว ฯลฯ)

บนหน้าจอสัมผัส สามารถดำเนินการผลิตให้เสร็จสิ้นโดยอัตโนมัติ
ใช้ร่วมกับ: PLC, อินเวอร์เตอร์, หน้าจอสัมผัส, ตัวเข้ารหัส ฯลฯ

7) ชั้นวางอุปกรณ์ทางออก: หนึ่ง หน่วย

ไม่ใช้พลังงาน,W มีล้อเพื่อความสะดวกในการเคลื่อนย้าย

8) การจัดแสดงสินค้า

รูปแบบการบรรจุ

วิธีการบรรจุ : ตัวเครื่องหลักเปลือยเปล่าและ หุ้มด้วยฟิล์มพลาสติก (เพื่อป้องกันฝุ่นและการกัดกร่อน) บรรจุลงในตู้คอนเทนเนอร์และ ยึดติดอย่างมั่นคงในภาชนะที่เหมาะสมด้วยเชือกเหล็กและตัวล็อค เหมาะสำหรับการขนส่งทางไกล

บริการหลังการขาย

1. การรับประกันมีระยะเวลา 24 เดือนนับจากวันที่ลูกค้าได้รับเครื่อง ภายใน 24 เดือน เราจะจัดส่งชิ้นส่วนอะไหล่ให้ลูกค้าโดยไม่คิดค่าใช้จ่ายเพิ่มเติม
2. เราให้บริการสนับสนุนทางเทคนิคตลอดอายุการใช้งานของเครื่องจักรของเรา
3. เราสามารถส่งช่างเทคนิคไปติดตั้งและฝึกอบรมพนักงานในโรงงานของลูกค้าได้ ค่าใช้จ่ายเพิ่มเติม

เงื่อนไขการค้า

1. ปริมาณการสั่งซื้อขั้นต่ำ (MOQ): 1 ชุด
2. ระยะเวลาจัดส่ง: ประมาณ 60 วันทำการ
3.ท่าเรือต้นทาง: ท่าเรือเซี่ยเหมิน
4. ประเภทการชำระเงิน: โดยการโอนเงินผ่านธนาคาร (T/T) หรือโดยเลตเตอร์ออฟเครดิต (L/C)
5. การส่งออก: ไปยังกว่า 50 ประเทศและภูมิภาค รวมถึงไต้หวัน สหราชอาณาจักร ฝรั่งเศส สิงคโปร์
กรีซ ออสเตรเลีย สหรัฐอเมริกา เม็กซิโก บราซิล ชิลี โบลิเวีย ตรินิแดด อิสราเอล ซาอุดีอาระเบีย เป็นต้น
