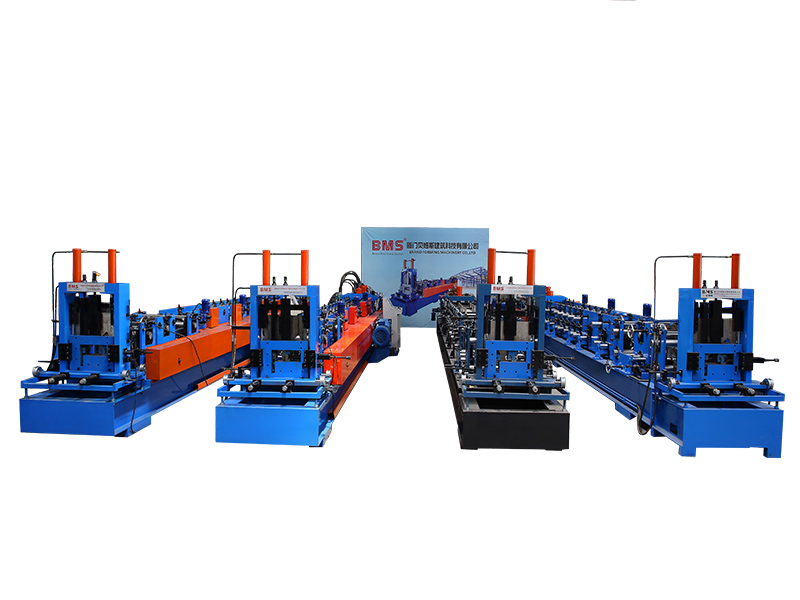

เครื่องขึ้นรูปม้วน Purlin CZ แบบเปลี่ยนอัตโนมัติเต็มรูปแบบ

ประวัติโดยย่อ

ริมฝีปาก (C): 10~25 มม.
ความสูง (B):C:40~100±0.5 มม.
Z:49~100มม.±0.5มม.
เว็บ(H):C:80~300±0.5 มม.
ความกว้าง: 120~300±0.5 มม.

วัสดุ

ความหนาของวัสดุ(t): 1.2-3.2 มม.
วัสดุที่ใช้ได้: เหล็กชุบสังกะสี (GI), ซีอาร์ซี ,เอชอาร์ซี

ด้วยความแข็งแรงในการยืดตัว: 550 เมกะปาสคาล

การทำงานติดตาม

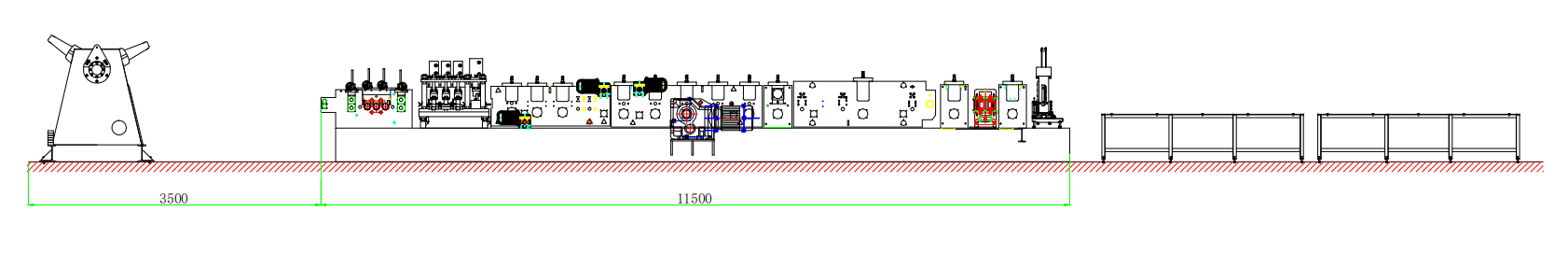

เครื่องม้วนออก→อุปกรณ์ป้อนและปรับระดับ→อุปกรณ์ตัดและเจาะล่วงหน้าแบบไฮดรอลิก→ระบบรีดขึ้นรูป→การตัดโพสต์แบบไฮดรอลิก→ชั้นวางทางออก

ส่วนประกอบเครื่องจักร

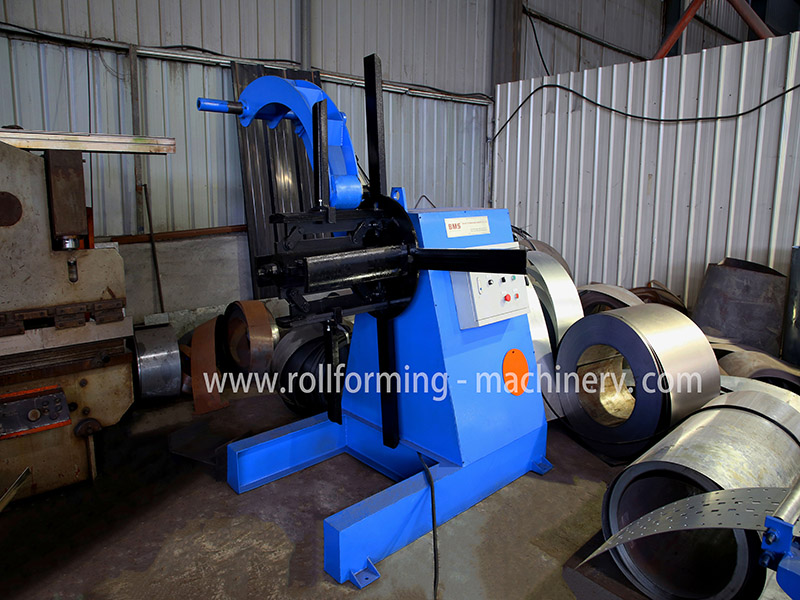

1) ชุดคลายม้วนไฮดรอลิก 5 ตัน: 1 ชุด

ขดลวดเหล็กควบคุมไฮดรอลิกหดตัวและหยุดรูด้านใน
ความกว้างการป้อนสูงสุด: 600 มม.
ช่วง ID คอยล์: 478-538 มม. ,เส้นผ่านศูนย์กลางภายนอก: 1500 มม.
ความจุสูงสุด: 5 ตัน มอเตอร์: 3 กิโลวัตต์ , การควบคุมความเร็วความถี่
เพิ่มกำลังการป้อนอัตโนมัติและอุปกรณ์หยุดอัตโนมัติ

2) อุปกรณ์ป้อนและปรับระดับ

ขึ้น สาม ลง สี่ โดยสิ้นเชิง ส สม่ำเสมอ อุปกรณ์ปรับระดับเพลา
พร้อมคู่มือการป้อนวัสดุ

โครงสร้างตัวถังทำจาก เอช450 ประเภทเหล็กโดยการเชื่อม

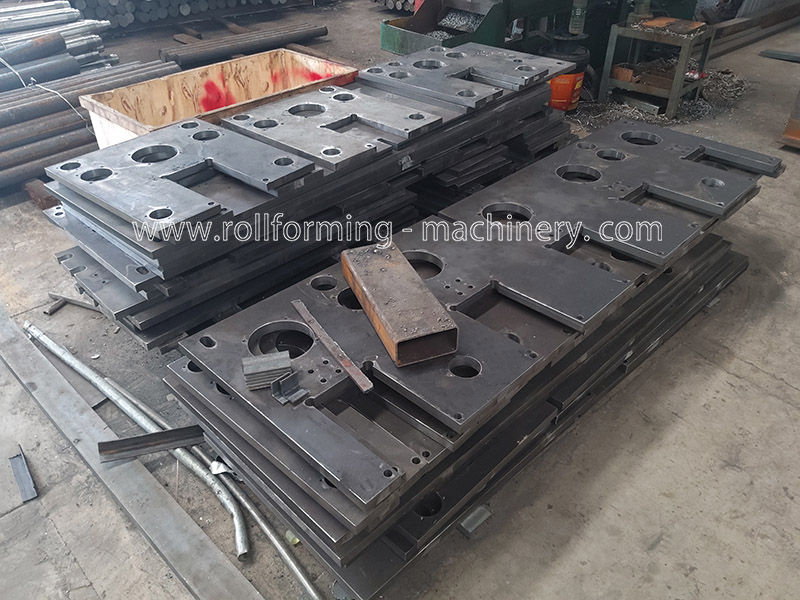

ความหนาของผนังด้านข้าง: Q235 t30มม.
เพลาที่ผลิตจาก เหล็ก GCr15(=เหล็ก EN31) ความถี่สูง

เส้นผ่านศูนย์กลางเพลา= φ105มม.

ใช้มอเตอร์ไฟฟ้าสองตัว ปรับความกว้างในการป้อนวัสดุอัตโนมัติ ชม.

3) อุปกรณ์ตัดและเจาะล่วงหน้าแบบไฮดรอลิก

การเจาะล่วงหน้าและการตัดล่วงหน้าใช้ระบบไฮดรอลิกแบบเดียวกัน
มอเตอร์ไฮดรอลิก: 7.5 กิโลวัตต์ , ช่วงแรงดันไฮดรอลิก: 0-16 เมกะปาสคาล
วัสดุเครื่องมือเจาะและตัด: Cr12MoV - =เหล็ก D2 - การอบด้วยความร้อนถึง HRC58-62 องศา

ด้วยการตัดชีวิตหนึ่งล้านครั้ง
3 สูบ ระบบเจาะรูสำหรับเจาะทั้งบนเว็บและหน้าแปลน

รูเจาะ: 14 มม. x26มม./16มม.x26มม. ;รูกลม: 14/16 มม.

4 ) เครื่องหลัก

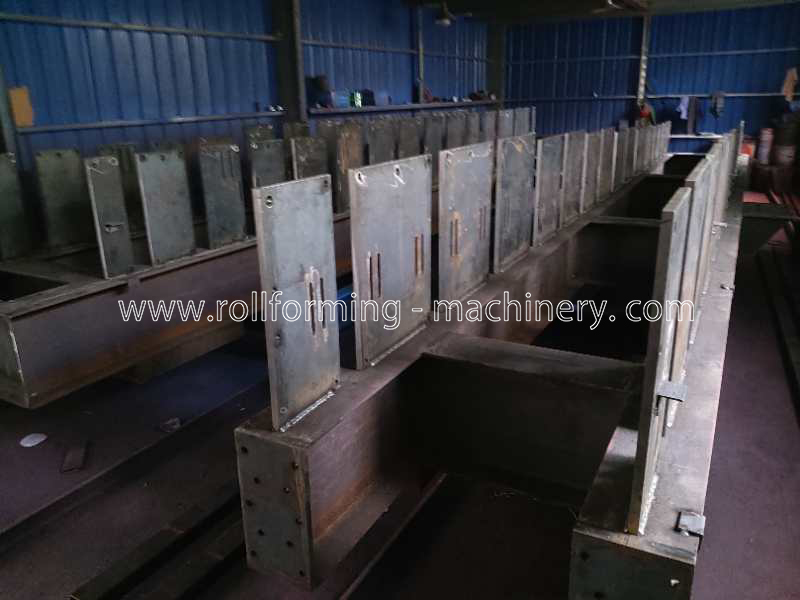

โครงสร้างตัวถังทำจาก เอช450 ประเภทเหล็กโดยการเชื่อม

ความหนาของผนังด้านข้าง: Q235 t30มม.

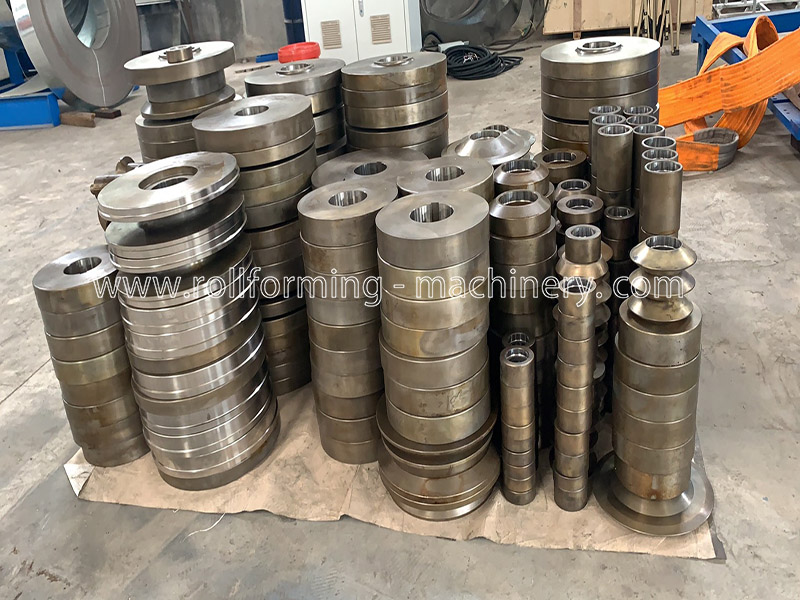

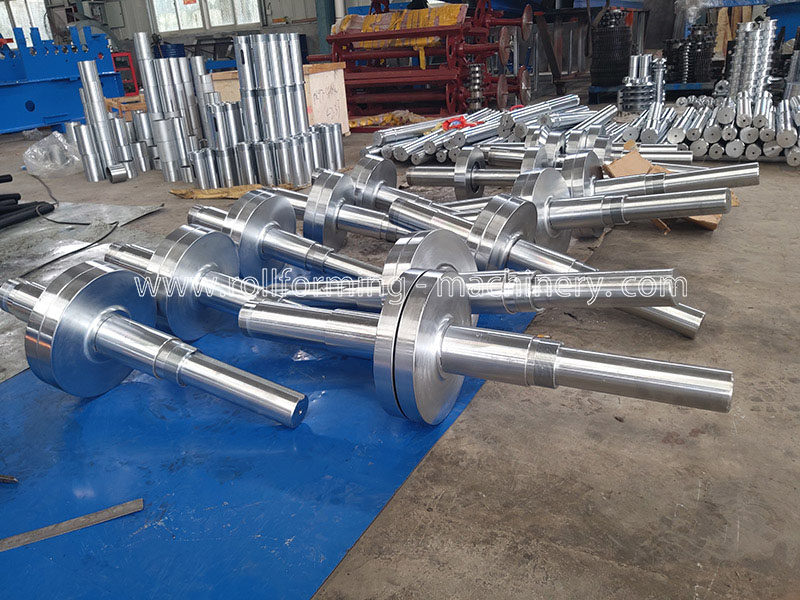

ลูกกลิ้งผลิตจาก เหล็ก Cr12, การอบชุบด้วยความร้อน, HRC58-62

เส้นผ่านศูนย์กลางเพลา= ф80/95 ,การกลึงที่แม่นยำ

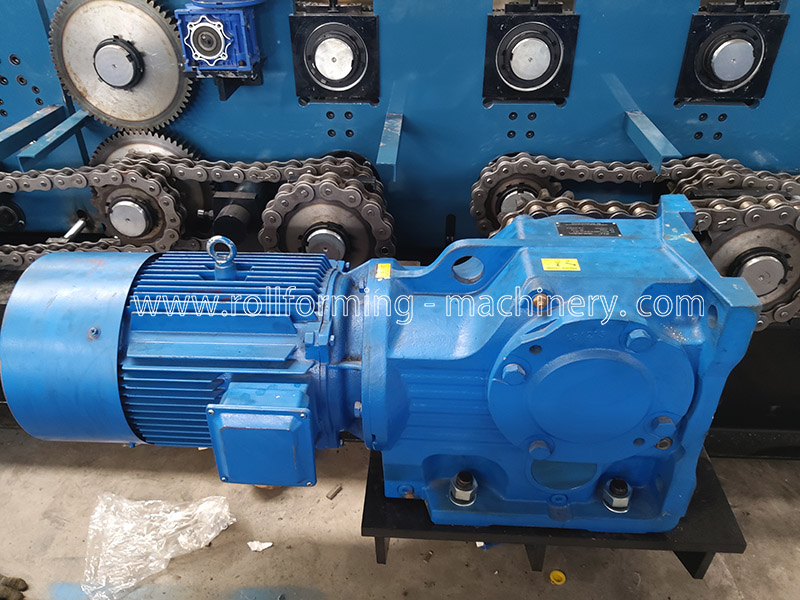

การขับขี่เกียร์/สเตอร์ เกี่ยวกับ 20 ขั้นตอน เพื่อสร้างรูปแบบ
มอเตอร์หลัก(ยี่ห้อโพลารอยด์)= 22 กิโลวัตต์ การควบคุมความเร็วความถี่

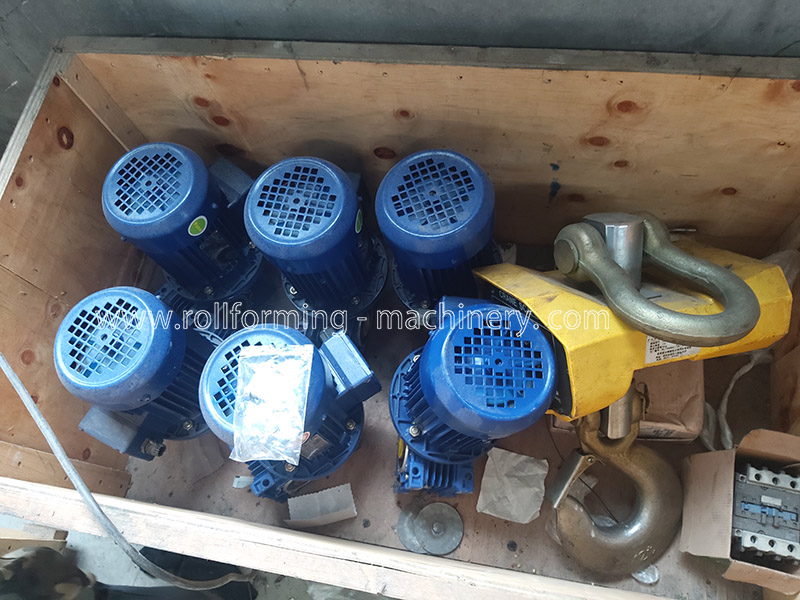

ใช้ มอเตอร์ไฟฟ้า 6 ตัว การเปลี่ยนขนาดและกำลังมอเตอร์โดยอัตโนมัติ: 0.55 กิโลวัตต์

5) อุปกรณ์ตัดไฮดรอลิกหลัง

ใบมีดตัดแบบสามชิ้น, ใบมีดหยุดตัด, ใบมีดสามชิ้น
มอเตอร์ไฮดรอลิก: 7.5 กิโลวัตต์ แรงกดตัด: 0-16 เมกะปาสคาล
วัสดุเครื่องมือตัด: Cr12MoV - เอสเคดี11 ด้วยอย่างน้อย โอ นี ล้านครั้ง ของการตัดชีวิต), การอบชุบด้วยความร้อนถึง HRC58-62 องศา

6)ระบบควบคุม PLC

ควบคุมปริมาณและความยาวการตัดโดยอัตโนมัติ
ป้อนข้อมูลการผลิต (ชุดการผลิต, ชิ้น, ความยาว ฯลฯ)

บนหน้าจอสัมผัส สามารถเสร็จสิ้นการผลิตได้โดยอัตโนมัติ
รวมกับ: PLC, อินเวอร์เตอร์, หน้าจอสัมผัส, เอนโคเดอร์ ฯลฯ

7)ชั้นวางทางออก: หนึ่ง หน่วย

ไม่มีพลังงาน, W มีลูกกลิ้งเพื่อความสะดวกในการเคลื่อนย้าย

8)การแสดงสินค้า

รูปแบบบรรจุภัณฑ์

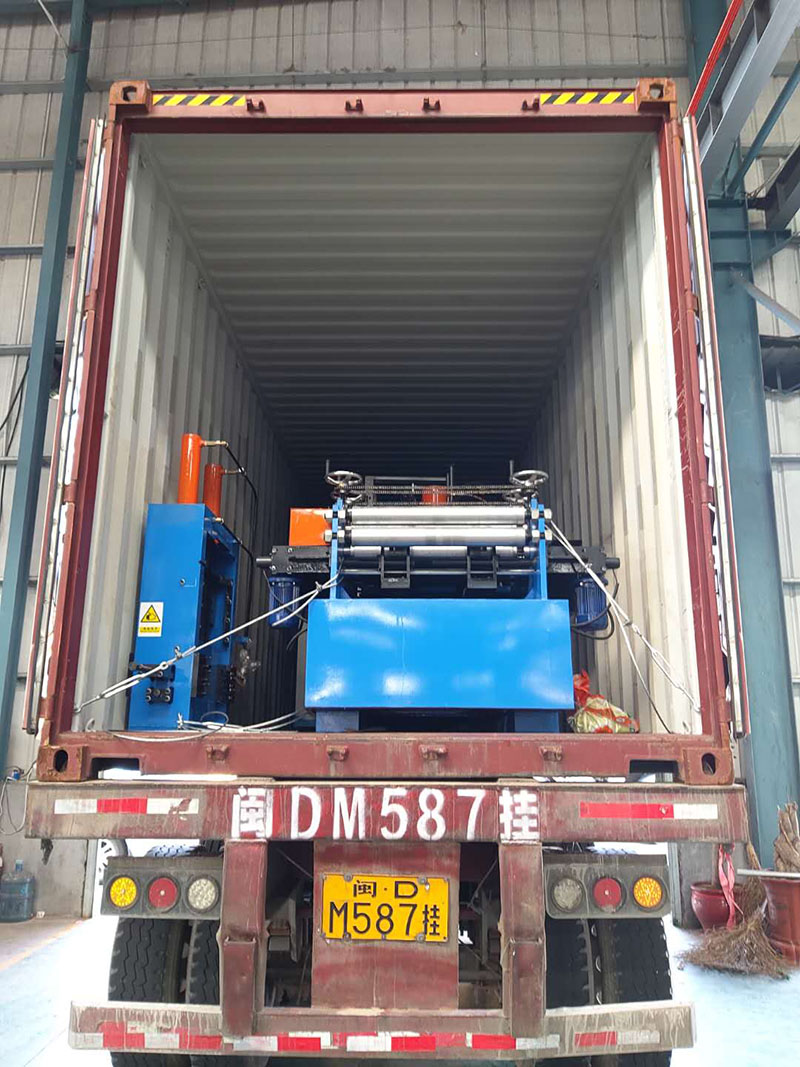

วิธีการบรรจุ - ตัวเครื่องหลักเปลือยและ หุ้มด้วยฟิล์มพลาสติก (เพื่อป้องกันฝุ่นและการกัดกร่อน) ,โหลดลงในตู้คอนเทนเนอร์แล้ว ยึดติดแน่นในภาชนะที่เหมาะสมด้วยเชือกเหล็กและล็อค , เหมาะสำหรับการขนส่งระยะไกล.

บริการหลังการขาย

1. การรับประกันคือ 24 เดือนหลังจากที่ลูกค้าได้รับเครื่องจักร ภายใน 24 เดือน เราจะจัดส่งชิ้นส่วนทดแทนให้กับลูกค้าโดยไม่มีค่าใช้จ่าย
2. เราให้การสนับสนุนทางเทคนิคตลอดอายุการใช้งานของเครื่องจักรของเรา
3. เราสามารถส่งช่างเทคนิคของเราไปติดตั้งและฝึกอบรมคนงานในโรงงานของลูกค้าด้วย ค่าใช้จ่ายเพิ่มเติม

เงื่อนไขการค้า

1.ปริมาณการสั่งซื้อขั้นต่ำ (MOQ): 1 ชุด
2. ระยะเวลาจัดส่ง: ประมาณ 60 วันทำการ
3.ท่าเรือที่บรรทุก: ท่าเรือเซียะเหมิน
4.ประเภทการชำระเงิน: โดย T/T หรือโดย L/C
5. การส่งออก: ไปยังมากกว่า 50 ประเทศและภูมิภาค รวมถึงไต้หวัน สหราชอาณาจักร ฝรั่งเศส สิงคโปร์
กรีซ, ออสเตรเลีย, สหรัฐอเมริกา, เม็กซิโก, อินเดีย, บราซิล, ชิลี, โบลิเวีย, ตรินิแดด, อิสราเอล, ซาอุดีอาระเบีย ฯลฯ
