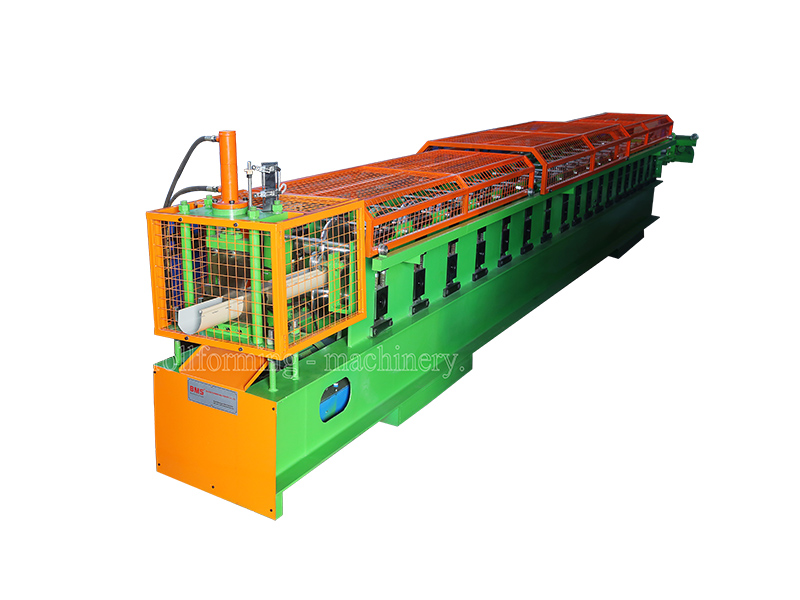

เครื่องขึ้นรูปม้วนรางน้ำสี่เหลี่ยม

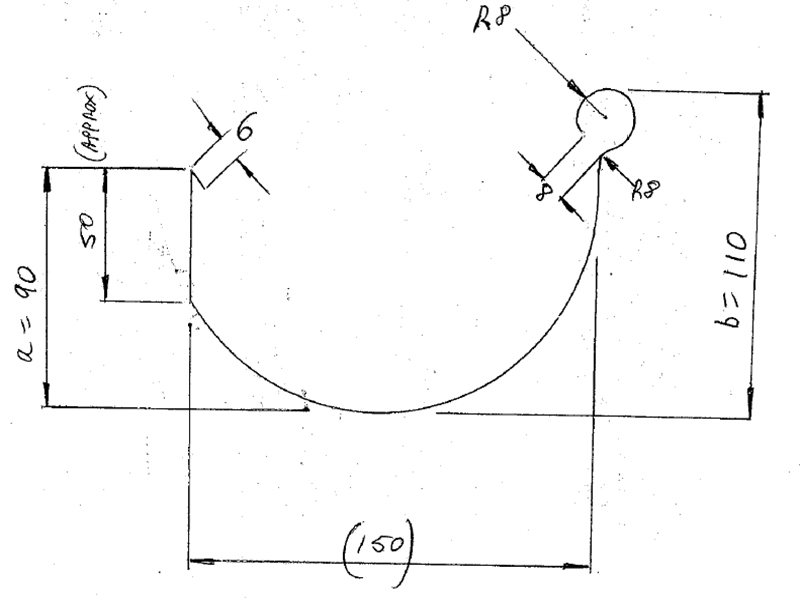

ประวัติโดยย่อ
วัสดุ
ความกว้างที่ใช้งานได้จริง:
1
50
มม.
ความกว้างในการป้อน:
ประมาณ 310 มม.
ความหนาของวัสดุ:
0.4-0.5 มม.
วัสดุที่ใช้ได้:
พีพีจีไอ
ด้วยความแข็งแรงของแรงดึง:
550
เอ็มพีเอ

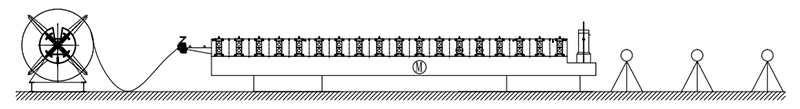

ขั้นตอนการทำงาน
เครื่องคลายขดลวด →อุปกรณ์ตัดล่วงหน้าแบบแมนนวล → ให้อาหาร อุปกรณ์นำทาง → ระบบการขึ้นรูปด้วยการรีด → อุปกรณ์ตัดเสาไฮดรอลิก → ชั้นวางทางออก
ส่วนประกอบเครื่องจักร
1) 3 ที โอ คู่มือ เครื่องคลายขดลวด: หนึ่งชุด
การควบคุมด้วยตนเองสำหรับการหดตัวและการหยุดของรูด้านในของขดลวดเหล็ก
ความกว้างในการป้อนสูงสุด:
300
มม.
ช่วงรหัสคอยล์:
508±30 มม.
2) เครื่องตัดล่วงหน้าแบบแมนนวล & ให้อาหาร คู่มือ D อุปกรณ์
มีอุปกรณ์นำทางด้านซ้ายและขวาอยู่ที่ทางเข้าหลักของเครื่องจักร ในระหว่างการทำงาน วัตถุดิบจากทั้งสองด้านของแผ่นจะเข้าสู่เครื่องจักรทางด้านซ้ายและขวา
อุปกรณ์นำทาง ช่วยให้วัตถุดิบและระบบขึ้นรูปม้วนอยู่ในตำแหน่งที่ถูกต้อง ตำแหน่งนำทางสามารถปรับได้ด้วยกลไกสกรูแบบแมนนวล และสามารถปรับซ้ายและขวาได้อย่างอิสระ

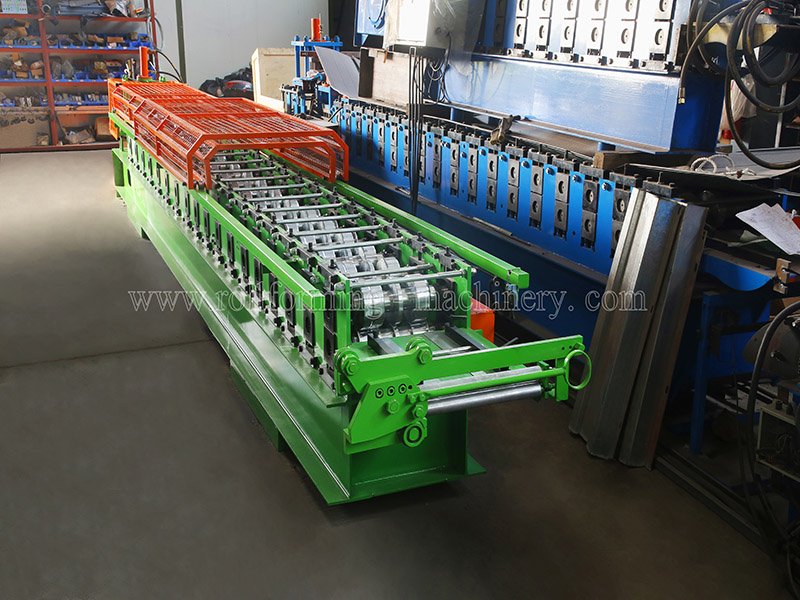

3) เครื่องจักรหลัก
โครงตัวถังทำจาก
เอช450
เหล็กประเภทเชื่อม
ความหนาของผนังด้านข้าง:
Q235 t18mm

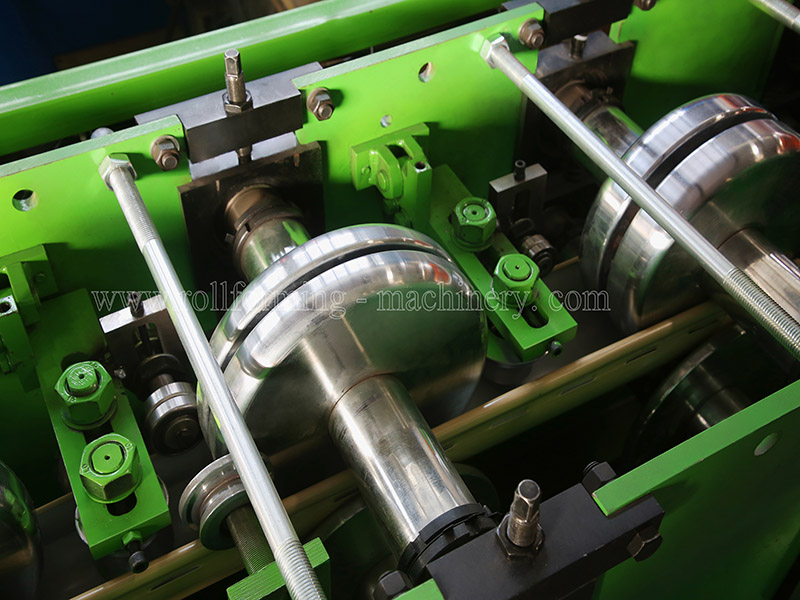

ลูกกลิ้งที่ผลิตจาก
เหล็กกล้า 45#
กลึงด้วยเครื่อง CNC, อบชุบความร้อน, เคลือบโครมแข็ง, ความหนา 0.04 มม., พื้นผิวขัดเงา (เพื่ออายุการใช้งานที่ยาวนานขึ้นและป้องกันสนิม)
เส้นผ่านศูนย์กลางเพลา =
ф75mm
กลึงอย่างแม่นยำ
การขับเคลื่อนด้วยเกียร์/เฟือง ประมาณ
18 ขั้นตอน
เพื่อก่อตั้ง
มอเตอร์หลัก (ยี่ห้อโพลารอยด์) =
7
0.5 กิโลวัตต์
การควบคุมความเร็วความถี่
มอเตอร์ลดความเร็ว: ซีรี่ส์ R
แบรนด์: ZIQIANG (ในเครือ DONGHUA Group แบรนด์อันดับ 1 ของจีน)
ขนาดโซ่: หนึ่งนิ้ว มี 18 ฟัน
น็อตและสกรูทั้งหมดใช้เกรด 8.8 (โรงงานราคาถูกมักใช้เกรด 4.8) เพื่อให้มั่นใจได้ว่าโครงสร้างเครื่องจักรยึดแน่นและมีอายุการใช้งานยาวนานตลอดการใช้งานของเครื่องจักร
ความเร็วในการขึ้นรูปจริง
12-15 เมตร/นาที
4) อุปกรณ์ตัดไฮดรอลิกหลังการผลิต
อุปกรณ์ปรับระดับจะทำให้ผลิตภัณฑ์ดูสวยงามยิ่งขึ้น
มอเตอร์ไฮดรอลิก:
3 กิโลวัตต์
แรงกดในการตัด:
0-16 MPa
วัสดุที่ใช้ทำเครื่องมือตัด:
Cr12Mov
(=
สกด11
(อายุการใช้งานในการตัดอย่างน้อยหนึ่งล้านครั้ง) การอบชุบความร้อนที่อุณหภูมิ HRC 58-62
กำลังตัดมาจากเครื่องยนต์หลักและสถานีไฮดรอลิกอิสระ
5 ระบบควบคุม PLC ม
ควบคุมปริมาณและความยาวในการตัดโดยอัตโนมัติ
ป้อนข้อมูลการผลิต (ชุดการผลิต, จำนวนชิ้น, ความยาว ฯลฯ) ลงในหน้าจอสัมผัสสามารถดำเนินการผลิตให้เสร็จสิ้นโดยอัตโนมัติ
ใช้ร่วมกับ: PLC, อินเวอร์เตอร์, หน้าจอสัมผัส, ตัวเข้ารหัส ฯลฯ
6) ทางออก Ra ck
ไม่มีแหล่งพลังงาน สอง หน่วย , มีล้อเพื่อความสะดวกในการเคลื่อนย้าย

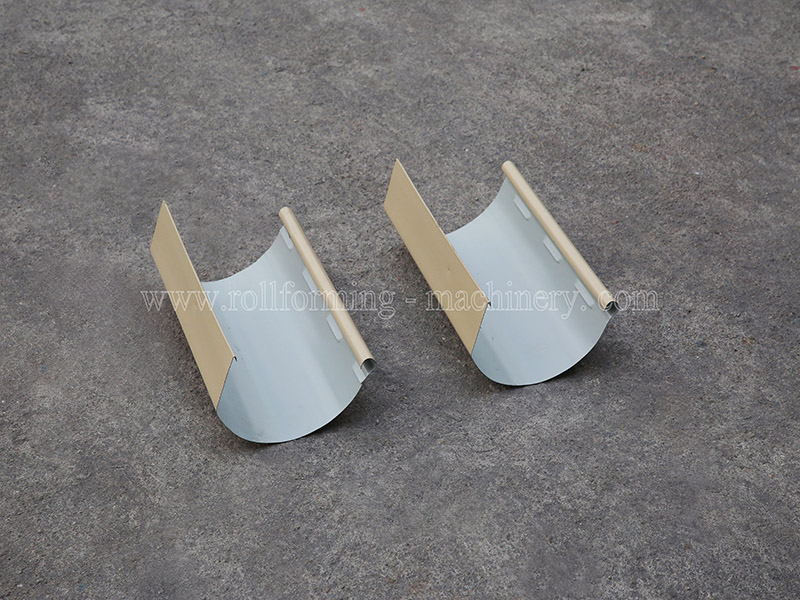

7) การจัดแสดงสินค้า
บริการหลังการขาย
1. การรับประกันมีระยะเวลา 24 เดือนนับจากวันที่ลูกค้าได้รับเครื่อง
ภายใน 24 เดือน เราจะจัดส่งชิ้นส่วนอะไหล่ให้ลูกค้าโดยไม่คิดค่าใช้จ่าย
2. เราให้บริการสนับสนุนทางเทคนิคตลอดอายุการใช้งานของเครื่องจักรของเรา
3. เราสามารถส่งช่างเทคนิคไปติดตั้งและฝึกอบรมพนักงานในโรงงานของลูกค้าได้
ค่าใช้จ่ายเพิ่มเติม
เงื่อนไขการค้า
1.ปริมาณการสั่งซื้อขั้นต่ำ (MOQ): 1 ชุด
2. ระยะเวลาจัดส่ง: ประมาณ 45 วันทำการ
3.ท่าเรือต้นทาง: ท่าเรือเซี่ยเหมิน
4. ประเภทการชำระเงิน: โดยการโอนเงินผ่านธนาคาร (T/T) หรือโดยเลตเตอร์ออฟเครดิต (L/C)
5. การส่งออก: ไปยังกว่า 50 ประเทศและภูมิภาค รวมถึงไต้หวัน สหราชอาณาจักร ฝรั่งเศส สิงคโปร์
กรีซ ออสเตรเลีย สหรัฐอเมริกา เม็กซิโก บราซิล ชิลี โบลิเวีย ตรินิแดด อิสราเอล ซาอุดีอาระเบีย เป็นต้น
รูปแบบการบรรจุ
วิธีการบรรจุ: ตัวเครื่องหลักเปลือยเปล่า หุ้มด้วยฟิล์มพลาสติก (เพื่อป้องกันฝุ่นและการกัดกร่อน) บรรจุลงในตู้คอนเทนเนอร์และ ยึดติดอย่างมั่นคงในภาชนะที่เหมาะสมด้วยเชือกเหล็กและตัวล็อค เหมาะสำหรับการขนส่งทางไกล
